广州市威恒电子有限公司高温胶位传感器WKCH2-B62在印刷设备马天尼胶锅中缺胶报警检测胶水有无的应用案例

一、 客户行业与设备困境：印刷装订行业的“胶”虑

客户行业集中于高端印刷与图书装订领域。该行业追求高效率、高质量和自动化生产，是现代文化产业的重要物理基础。在精装书、笔记本、高档画册的制作过程中，无线胶订是核心工艺之一，而完成这一工艺的关键设备便是马天尼（MARTINI）胶订机。

当前设备的困境： 马天尼胶订机的核心部件之一是用于熔化和涂抹热熔胶的胶锅（Glue Pot）。其工作流程是将固态的EVA（乙烯-醋酸乙烯酯）或PUR（聚氨酯反应型）热熔胶块在胶锅内加热至熔融状态（工作温度通常在180℃-200℃之间），然后通过滚胶系统将液态高温胶水均匀涂抹在书脊上，完成装订。

然而，在实际连续生产中，一个长期存在的痛点困扰着设备操作员：如何实时、准确、可靠地检测胶锅内高温胶水的液位？ 胶水消耗速度不一，若未能及时补充胶块，会导致胶位过低。

胶位过低绝非小事，其引发的连锁反应会造成巨大损失：

1.生产中断与效率损失： 胶锅缺胶会导致滚胶系统无法正常上胶，生产必须暂停，等待重新加胶并加热至工作温度，严重打乱生产节拍。

2.产品质量缺陷： 在缺胶的初期，可能只是造成部分书籍胶订不牢（脱胶、散页），产生大量废品。若未能及时发现，一整批订单都可能报废。

3.设备维护成本激增： 严重的缺胶会导致胶锅内的加热器、搅拌器和温度传感器直接暴露在高温空气中，造成局部过热、结焦炭化，甚至烧毁加热元件，维修费用高昂且耗时。

4.安全隐患： 高温胶水炭化会产生异味和有害气体，且存在火灾隐患。

因此，为马天尼胶锅寻找一种稳定、耐高温、免维护的新型胶位检测方案，成为设备制造商和终端用户迫在眉睫的需求

二、 老方案故障分析：

在应用威恒电子解决方案前，常见的传统方案是浮球式机械液位开关。

老方案检测原理： 利用浮球的浮力随液位变化，带动内部的机械连杆动作，触发微动开关，输出开关信号。

故障原因分析：

1.胶水粘附与固化： 高温热熔胶粘性极大，极易粘附在浮球和连杆上，导致机构卡死，失去浮力作用，造成误报或失灵。

2.高温老化： 长期处于180℃以上的高温环境中，浮球和连杆的材质容易发生疲劳、变形、老化，密封失效。

3.动作迟缓： 机械结构动作不灵敏，无法响应快速的胶位变化。

排除故障的代价： 维护人员必须频繁停机，待胶锅温度下降后，手工清理粘附的胶块，甚至需要更换整个开关。这个过程既耗时费力，又影响生产，且问题会反复出现，治标不治本

三、 创新解决方案：威恒电子WKCH2-B62高温胶位传感器

产品名称： 高温胶位传感器

型号： WKCH2-B62

核心特点： 缺胶报警、自动供胶触发、耐高温250℃、高灵敏度、铁氟龙探头、

可食用级品质、操作性强（电位器灵敏度调节）。

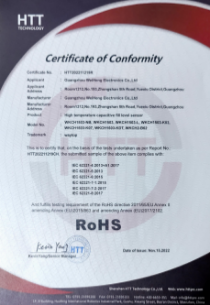

认证与专利： CE认证（符合EMC 2014/30/EU指令）、RoHS认证（符合2011/65/EU指令）

专利号：ZL 2021 2 1452228.6

详细技术参数：

工作电压： DC 24V

输出信号： 默认NPN输出、（常开、常闭均可选）开关量

检测方式： 电容式感应，接触式检测

工作温度： -25℃ ~ +250℃

防护等级： IP67

探头材质： 铁氟龙

外壳材质： 304不锈钢

连接方式： 可连接24V电源、PLC、继电器、电磁阀等....

产品原理： 该传感器采用电容式感应原理。其探测端与接地端形成一个分布的电容。当介质（高温胶水）靠近探头时，会导致电容值发生变化。内部电路检测这一变化，并与预先设定的阈值进行比较。当电容值变化量超过阈值时，输出开关信号（ON/OFF），从而判断胶水的“有”或“无”。

四、 方案匹配性与客户要求

具体客户与要求： 华东地区某大型印刷企业，作为行业内的标杆，其对设备的稳定性和自动化程度要求极高。客户明确提出，新传感器必须：

1.能长期耐受200℃的高温环境。

2.探头必须防粘，不被热熔胶附着。

3.响应速度快，灵敏度高，能准确触发自动供胶系统。

4.抗干扰能力强，不受胶锅搅拌电机等电磁干扰影响。

5.安全可靠，符合相关电气标准。

匹配原因分析： 威恒电子WKCH2-B62传感器完美匹配了所有苛刻要求

1. 耐高温与防粘： 铁氟龙探头是关键。铁氟龙长期耐温高达250℃，且具有极佳的不粘性、

耐腐蚀性和绝缘性，完全免疫热熔胶的粘附。

2.耐环境性： 整体IP67防护等级，可抵御胶锅周边的灰尘、水汽。不锈钢外壳耐腐蚀。

其工作原理天生抗电磁干扰能力强。

3.高精度与可靠性： 电容式检测非机械接触，无运动部件，无磨损，寿命极长。

灵敏度可通过电位器精确调节，确保只在胶位低于设定点时才报警，精度高达±1mm。

4. 安全合规： 铁氟龙为可食用级材料，安全无毒。通过CE、ROHS认证，符合国际电气安全与环保标准。

五、 现场应用与操作说明

现场结构说明： 传感器通过不锈钢螺纹安装在马天尼胶锅的支架上，调整其探头伸入胶锅内的长度，使其末端位于设定的最低安全胶位高度。

接线说明： 标准的三线制（棕色线接24V+，蓝色线接0V，黑色线或选白色线为信号输出线）接入设备的PLC控制系统。当胶位正常时，传感器输出断开；当胶位下降至探测点，传感器输出导通，PLC接收到此信号后，即可触发声光报警提醒工人，或直接启动自动加胶机补充胶块。

使用操作说明：

支架安装固定

通电后，使用胶水靠近探头，观察输出指示灯是否亮起。

根据实际所需的报警液位，微调传感器尾部的灵敏度电位器，直至在精确位置触发信号。

产品使用情况描述： 自更换为威恒WKCH2-B62传感器后，该印刷企业彻底告别了因胶位问题导致的生产停顿。传感器持续稳定运行超过一年，未发生任何误报、漏报或卡死故障。实现了胶位的7x24小时不间断监控和自动补给，生产效率提升约15%，设备维护成本显著下降。

六、 前后对比与总结拓展

总结经验： 威恒电子高温胶位传感器通过接触式的电容检测原理和革命性的铁氟龙材质应用

成功解决了高温、高粘性介质液位检测的世界性难题。

七、客户实际应用图:

八、部门核心研发能力介绍：

广州市威恒电子有限公司高温胶位传感器部门，专注与高温传感器研发与生产，以创新驱动发展，为客户提供更可靠、更智能的传感器解决方案。经过十余年的技术积累和市场验证，我们已发展成为印刷设备、包装设备、自动化设备等领域高温液位检测解决方案的核心供应商。我们期待与更多行业伙伴合作，共同推动工业自动化水平的提升。

如需更详细的技术参数或定制服务，请联系威恒电子余工13825159505

九、结论：

WKCH2-B62高温胶位传感器凭借其食品级铁氟龙探头、耐高温250℃的优异特性，以及高精度、长寿命的性能优势，在印刷设备马天尼中展现了卓越的应用价值。它不仅解决了传统传感器在高温胶水液环境中的可靠性问题，还通过自动化控制提升了生产安全性和效率，为书本加工企业带来了显著的经济效益和品质保障。

未来，随着书本工业自动化程度的不断提高，WKCH2-B62及其类似的高性能传感器将在更多高温液体监测场景中发挥关键作用，推动行业向更智能、更安全的方向发展
