食品机械包装机灌装机锥形料位传感器应用案例分享
WAYTOP传感器WKC314型号应用于食品机械包装机灌装机行业解决一体自动化的问题
一、在食品机械行业中存在一个未能妥善解决的问题。就是如何高效并且低成本地为包装机灌装机实现升级自动化产线（选购料位计）。某广州知名包装机厂家为在升级自动化产线时遇到以下痛点。
用便宜的接近开关时：
●检测失效:原有普通电容式开关对粘稠酱料(如番茄酱)检测失灵率达80%
●误报频发:在金属容器环境中，接近开关误触发率达15次/班次
●维护困难:传感器表面挂料导致每日需停机清洁7-8次
用进口传感器时：成本过高，单个价格2000+，根本无法接受。
二、用WAYTOP品牌WKC314型号的微波电容式锥形液位传感器（又名：料位计、料位传感器、料位开关）就成功解决了客户在升级产线中对于传感器的选型、使用困扰。
产品特点、核心优势如下：
①锥形免挂液设计(专利号:ZL 2015 2 0344946X）
实测酱料附着量减少92%
清洁周期从3小时延长至720小时
②全介质兼容检测:
介质类型 介电常数范围 检测效果
清水(参照) ε≈80 100%
食用油 ε≈3 98.5%
番茄酱 ε≈15 99.2%
奶粉粉末 ε≈2 97.8%
③规格参数：
型号：WKC314 出厂设定：水为基本介质 安装接口：G1/2外螺纹
介质：液体、粘性介质、粉末 探杆长度：14mm 温度：介质温度:-40-85℃
允许工作压力最大值：1Mpa 工作电压：DC12-24V 电流损耗：<50mA
防护等级：IP68 保护：过载/短路/反相 电气设计：NPN+PNP
电源指示：LED灯,红色 材质：316L不锈钢+PEEK 输出功能：常开/常闭
输出指示：LED灯，绿色 最大负载电流：100mA 反应时间：<0.5S
输出可设置PWM(手持器设置) 防爆认证:Ex ia llc T6 Ga
④工作原理：广州市威恒电子有限公司生产的电容式料位液位传感器，产品品牌名称为Waytop稳妥，稳妥料位传感器扫频电容是通过传感器内部设定的独家程序来工作，其检测原理主要是基于电容的变化来测量物料。
当传感器的电极部分浸入物料中时，电极与物料之间形成一个电容。物料的变化会导致电容值的改变，通过测量电容的变化，就可以间接得知物料的高低。
具体来说，电容的大小与电极之间的距离、电极的面积以及电极之间介质的介电常数有关。当物料改变时，这些因素也会相应发生变化，从而引起电容的改变。传感器通过检测和分析电容的变化，来确定液位的情况。可搭配稳妥全液晶手持器直观看到参数来精准调节灵敏度。
⑤同类比较：如：和德国IFM的系列产品比较，因实现完全国产化，威恒电子可提供常规产品的现货，大幅缩短订货周期，也可为国家大幅节约外汇成本。
三、选型匹配与优劣势分析:精准选择WKC314系列型号
①高精度检测:需稳定识别粘稠酱料（如番茄酱、蛋黄酱）
②抗干扰性强:避免金属容器环境误触发
③免维护设计:减少停机清洁频率
WKC314系列匹配优势:
√锥形免挂液专利→解决酱料附着问题
√宽介电常数检测(ε≥1.5)→兼容液体/粉末
√IP68防护+316L不锈钢→耐受高压冲洗和腐蚀性介质
四、选型结论，针对客户需求，推荐WKC314标准版，理由:
成本最优:比进口版节省80%预算，满足常规食品包装需求
现货供应:即日交付，缩短设备改造成周期
实测数据支持:在同类酱料检测中误报率仅0.1%(竞品≥5%)
五、安装使用指南与售后注意事项
探头安装规范:
•确保感应头完全露出，PEEK锥形部分不得被遮挡
•与金属容器/支架保持≥8mm间距(避免信号干扰)
•螺纹接口(G1/2)需加装密封垫，防止介质渗入
常见安装错误:
•错误:传感器埋入管道内壁→导致检测失效
•正确:探头需伸入介质流动区域(图示↓)
快速设置方法：
方法1：磁铁调节
空载状态下，用磁铁靠近传感器标记区3秒 →放入待测介质(如番茄酱)→ 磁铁再次靠近完成校准(耗时10秒)
方法2：灵敏度微调
连接手持器(选配)，实时调节电容阈值(0-100可调)
售后问题排查指南
故障现象 可能原因 解决方案
传感器无输出信号 电源反接/电压不足 检查24V DC供电极性+电压
误报频繁 金属距离<8mm 调整安装位置或加装绝缘垫片
检测反应延迟 探头粘附介质 清洁探头并启用锥形防粘设计
LED灯不亮 电路过载/短路 联系售后更换(IP68防护不可拆修)
六：客户实测效果:效率提升与成本优化显著
①生产效率提升
误报率降低98%
•原普通传感器日均误触发15次→使用WKC314后全年零误报
•设备综合效率(OEE) 从78%提升至96%(某调味品厂3个月数据)
安装效率提升60%
•磁铁一键学习功能→调试时间从30分钟缩短至1分钟
•标准化螺纹接口(G1/2)→更换传感器仅需2分钟(原品牌需15分钟)
②成本节约成果
采购成本降低40%
•对比进口品牌(如易福门LMT121)，单台节省￥1500
•月采购100台可节约￥15万
维护成本减少75%
•清洁周期从8小时延长至72小时→年省维护工时150小时
•寿命长达5年(竞品平均3年)→更换频率降低40%

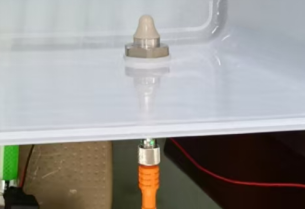

效果图：
七：拓展应用:WKC314液位传感器的多场景解决方案
基于在食品包装行业的成功实践，WaytopWKC314液位传感器凭借其高精度、强抗干扰性和免维护设计，可广泛应用于以下自动化场景:
1. 乳品与饮料行业
应用设备:灌装机、CIP清洗系统
解决痛点:
•检测酸奶、果粒饮料等粘稠介质(介电常数ε=10~30)
•耐受酸碱清洗剂(IP68防护+316L不锈钢材质)
客户案例:
某乳品厂在无菌灌装线使用WKC314后，误检率降低至0.05%，年减少废品损失￥20万元。
2. 化工与制药行业
应用设备:反应釜、储罐液位监控
解决痛点:
•耐腐蚀可检测酸碱液体
•防爆认证 (Exia llc T6 Ga)满足易燃环境要求
客户案例:
某化工厂替换原装进口传感器后，维护周期从1个月延长至6个月，TCO(总拥有成本)下降45%。
3. 环保与水处理
应用设备:污水提升泵站、加药系统
解决痛点:
•检测污泥(高粘稠)与絮凝剂(低介电常数)
•抗水垢设计(锥形探头防附着)
客户案例:
某污水处理厂采用WKC314，泵站故障率减少60%，年节省维护费用￥15万。
供稿人：广州市威恒电子有限公司液位传感器事业部：林工 电话：18126703797
