减速机设备中的油位传感器WKC1204-NP-V3应用案例

一、前提摘要

在现代工业传动系统中，减速机作为核心动力传输设备，其润滑系统的可靠运行直接关系到设备寿命和生产安全。传统机械式油位检测装置（如视油窗、浮球开关）在应对复杂工况时存在明显局限，无法满足智能化、高可靠性的设备监测需求。变频电容接触式油位传感器WKC1204-NP-V3凭借其创新的检测原理和坚固的设计，为减速机润滑系统提供了精准、稳定的油位监测解决方案，有效预防了因缺油导致的设备损坏，显著提升了传动系统的可靠性和维护效率。

二、行业痛点

1.  机械式检测可靠性差：传统视油窗易受油污遮挡，浮球开关易卡死，导致误报警或失效，无法实现自动化监测。

2.  油品特性影响大：润滑油粘度变化（温度影响）、泡沫、杂质沉积等干扰传统传感器的检测精度。

3.  恶劣工况适应性不足：减速机振动大、工作温度范围宽（-30℃至120℃），普通传感器易损坏或信号不稳定。

4.  安装空间受限：减速机油箱结构紧凑，传统传感器体积大，难以满足小型化安装需求。

5.  维护成本高：进口传感器价格昂贵，维护更换需要停机，影响生产连续性。

三、传感器工作原理

WKC1204-NP-V3基于变频电容式传感原理设计，不同于固定频率的传统电容传感器，该传感器内置智能处理器可动态调整其工作频率。当物料粘附在探杆上形成“挂料层”时，挂料层与真实物料层的介电特性通常不同。变频技术能智能识别并区分由真实料位变化引起的电容变化和由挂料引起的电容变化，有效抑制挂料导致的误动作，尤其擅长处理高粘度、易挂料介质。

四、性能参数与核心优势

1. 关键性能参数：

· 工作电压：24V DC，适配工业自动化标准电源；

· 工作电流：≤0.1A，低功耗设计，支持长时间连续运行；

· 输出方式：NPN+PNP双路输出，常闭/常开可选；

· 调节方式：支持电位器+手持器（需另购）2种调节灵敏度方式

· 材质与结构：探头采用peek材质，外壳采用316L不锈钢，耐压力范围0-0.6mpa，螺纹尺寸为M14*1

2. 核心优势：

①结构设计适配减速机工况，安装更方便

传感器螺纹直径仅12mm可直接插入减速机油箱预留孔（无需改造箱体），适配立式、卧式等不同类型减速机，解决传统传感器“安装空间不足”痛点。

②双调节方式的核心价值，“灵活”与“精准”的平衡

WKC1204-NP-V3的电位器+手持器双调节模式，本质是通过操作简化与精度可控的双重设计，解决工业传感器“调试难、适配差、运维繁”的共性问题。在减速机应用中，这一特性不仅缩短了安装调试周期，更降低了全生命周期的使用成本，使“高精度油位监测”从“专业技术”变为“普惠功能”，进一步巩固了其在工业自动化领域的竞争力。

③多功能输出与定制化能力，满足柔性生产需求

除标准开关量信号外，内置PWM脉冲输出功能，可直接驱动电磁阀或报警器，减少中间控制器成本；支持定制化开发，如探头长度、螺纹尺寸、材质等，适配减速机的非标准安装场景。

④宽范围兼容与抗干扰设计，提升检测稳定性

采用变频电容检测技术，通过动态调整检测频率（10kHz-1MHz），可适应介电常数1.5-80的物料，避免传统电容传感器对物料类型的局限性。

五、对比同行产品的优势

六、实际应用成效

传感器的实际应用成效：

*   案例：某大型水泥厂立磨减速机油位监测系统改造

*   痛点：

    *   普通电容式传感器年故障率高达35%

    *   因油位监测失效导致2次重大设备损坏，单次维修费用超50万元

    *   平均每月因润滑问题停机8小时

*   解决方案：

    *   在12台立磨减速机上安装WKC1204-NP-V3传感器

    *   集成到PLC系统实现自动报警和停机保护

*   成效：

    *   设备可靠性提升：连续运行18个月零故障

    *   维护成本降低：年维护费用减少12万元

    *   避免非计划停机：年减少停机损失约80万元

    *   智能化升级：实现油位趋势分析和预测性维护

*   投资回报：3个月收回改造成本

 四、 综合成本显著下降：

        *  维护成本（人工清理、备件更换）降低70%。

        *  备件采购成本仅为原进口品牌的40%。

        *  生产效率提升和物料节约带来的年化经济效益超过设备改造投资的5倍。

七、其他应用行业

除减速机设备外，WKC319还可应用于：

· 石油与能源：燃料油储罐、润滑油箱、添加剂罐、油气处理装置中的分离器液位控制、污水罐。

· 化工行业：各类原料储罐（酸、碱、溶剂、树脂）、反应釜（液位安全联锁、加料控制）、中间产品罐、成品罐的高低液位报警与泵控。其耐腐蚀性和抗挂料性优势突出.

· 粉体与颗粒料处理：筒仓（粮食、饲料、塑料颗粒、水泥、粉煤灰）的料位控制，防止溢料或空仓（需注意极高介电常数的粉体）

· 环保水处理设备：自来水厂/污水厂的混凝池、沉淀池、清水池、加药罐、污泥储罐的高低液位监测及泵/阀门控制。

八、结论

变频电容接触式油位传感器WKC1204-NP-V3在减速机设备中的应用，成功解决了传统油位监测方式可靠性差、适应性不足的问题。其创新的变频电容技术有效克服了油品特性变化、振动干扰等行业难题，为传动系统提供了精准可靠的润滑保障。实际应用证明，该传感器能显著提升设备可靠性、降低维护成本、避免重大设备事故，具有显著的经济效益。

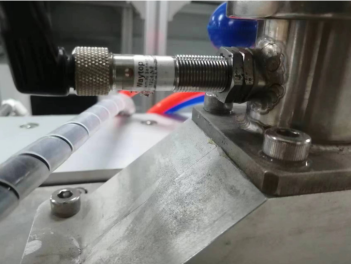

九、减速机客户实际应用图片分享

十、关于威恒电子

广州市威恒电子有限公司传感器部门依托公司2009年成立以来的技术积累，专注于工业传感器的研发、生产与销售，部门主导的产品液位/料位传感器，广泛应用于食品、制药、包装、电子、汽车制造等工业自动化领域，以及轨道交通、航空航天、医疗设备等高端场景，拥有多项自主知识产权专利，擅长光电、电容、超声波等技术的创新应用，以“专注于品质、创新、服务”为理念，为客户提供定制化检测解决方案，实现液位物位检测等功能。

十一、资料索取

如需详细产品技术参数、现场应用图片视频或定制服务，请联系威恒电子梁工17724249376。
