粉末喷涂设备WAYTOP锥形料位传感器WKC319-150-NP做满仓报警应用案例

一、粉末喷涂设备行业是服务于现代制造业的关键细分领域，它位于“工业装备制造业”下的“环保型涂装设备”板块。料位传感器是粉末喷涂设备中一个非常重要且关键的部件。它虽然不是最前端的核心喷涂部件，但对于保证系统稳定、高效、自动化地运行至关重要。如果粉末喷涂设备不使用料位传感器，会对公司的生产效率、产品质量、成本和设备本身都会带来一系列严重的负面影响和风险。有位苏州的粉末喷涂设备厂家找到WAYTOP选型料位传感器，来避免对公司的负面影响和风险。

1. 客户情况与痛点

·行业与设备:本次合作的客户是苏州一家知名的环保型涂装设备制造商，其核心产品为自动化粉末喷涂生产线。

·现状与对标:在该设备的粉末回收系统中，原使用某国际品牌(如图尔克或倍加福) 的电容式料位传感器用于回收粉仓的满仓报警，以防止粉末过满溢出的风险。

·核心痛点:

①误报警频繁:粉末易粘附在传感器探杆和仓壁上，导致电容值持续变化，引发误报警，需要人工频繁清理，维护量大。

②安装限制:客户粉仓为中空厚壁的防腐设计，普通传感器安装不便，信号易受干扰。

③成本压力:进口品牌传感器单价高，拉高了整机设备的制造成本，削弱了市场竞争力。

二、WAYTOP解决方案:锥形料位传感器WKC319-150-NP（料位计、料位开关）

①针对客户的痛点，我们推荐了广州市威恒电子有限公司的WAYTOP WKC319-150-NP锥形料位传感器，其特点完美契合现场需求:

·防挂料专利设计:独特的锥形+PEEK材质探头设计，能有效减少粉末粘附，即使有轻微挂料也不影响检测精度，从根本上解决了误报警的难题。(专利号:ZL 2015 2 0344946X）

·强劲抗干扰:专为中空/厚壁罐体设计，安装不受罐壁厚度和材质影响，信号稳定可靠。

·卓越耐用性:探头采用316L不锈钢，耐磨耐腐蚀;PEEK(聚醚醚酮)材质具有极佳的耐磨性和自润滑性，非常适合粉末介质的长期冲刷。

·高性价比:在提供媲美进口品牌性能的同时，显著降低了客户的采购成本。

②核心规格参数:

·型号:WKC319-150-NP

·探杆长度:150mm

·检测介质:粉末、颗粒物

·安装接口:G1/2外螺纹，安装便捷

·材质:316L不锈钢+PEEK(防磨损、耐腐蚀)

·输出信号:NPN/PNP双输出开关量信号，常开/常闭可设定，兼容性强

·防护等级:IP68，完全防尘防水，适应恶劣工业环境

·特性：锥形探头挂料不误报、稳定性强

③专利认证号：

1、锥形免挂料设计：ZL 2015 2 0344946X

2、CE：HTT202109427E

3、ROHS：HTT202109427R

4、ISO9001：04624Q15432R1S

④工作原理

1. 产品概述

Waytop稳妥系列电容式料位/液位传感器，采用高频扫频电容检测技术，通过内部算法程序实时分析电容变化，实现对物料有无的精准测量。产品支持与全液晶手持器联动，可直观调节参数及灵敏度。

2. 核心检测原理

传感器基于介质介电常数变化引起电容值改变的原理工作:

●电极结构:传感器电极与待测物料构成电容系统的两极。

●电容形成:当电极接触物料时，电极-物料间形成等效电容，其容值由以下因素决定:

C:电容值

ε:物料介电常数

A:电极有效面积

*d*:电极与物料间距

●物料高度变化时，介电常数(ε)或接触面积(A)改变，导致电容值(9)实时变化，传感器通过高频扫频技术捕捉该信号。

3. 工作流程

①信号激励:内置MCU输出扫频信号至电极。

②电容检测:实时监测电极间电容值，并通过独有算法滤除干扰。

③信号输出:将电容变化量转换为标准开关量信号输出。

④人机交互:可选配手持器实时显示液位参数，支持灵敏度校准。

4. 技术优势

●抗干扰设计:扫频技术有效抑制介质粘附、温度漂移等影响。

●宽适用性:可检测液体、颗粒、粉末、酱料等多种介质

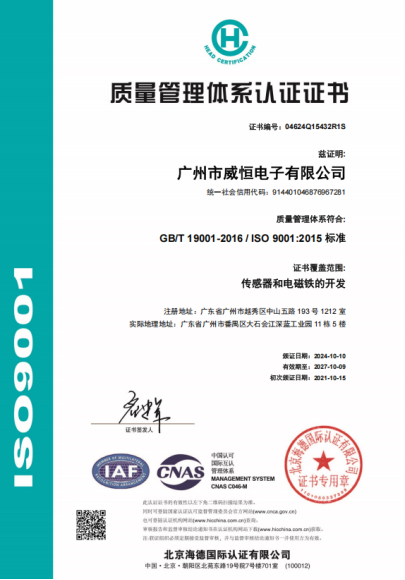

⑤通过ISO9001质量管理体系认证

三、选型与匹配过程

在选型过程中，我们与客户的工程师进行了深入的技术沟通。我们将WKC319与原用的电容式传感器进行了优劣势分析:

分析结论明确:WKC319-150-NP在核心痛点上的优势突出，是客户粉末回收仓满仓报警功能的最佳性价比之选。客户最终确认了此型号。

四、使用注意事项与设置指南

为确保传感器达到最佳使用效果，我们向客户提供了以下指南:

·安装位置:应安装在粉末回流口对面或侧面，避免粉末直接冲击探头，同时确保能准确检测到最高料位。

·接线方式:提供标准的3线制接线图(棕色线接正极，蓝色线接负极，黑色线为信号输出)，并指导客户根据其PLC接口类型(NPN或PNP)选择合适的输出模式。

·功能设定:传感器输出常开(NO)或常闭(NC)模式可通过软件设定(下单时注明或后续通过专用编程器设置)，默认设置为满仓时输出报警信号(常开模式触发)。

·日常维护:尽管传感器防挂料，但在定期设备保养时，可简单擦拭探头，保持其清洁，以延长使用寿命。

五、应用效果与客户反馈

更换为WAYTOP WKC319-150-NP传感器后，客户给予了高度评价:

·“零”误报警:彻底解决了因粉末粘附导致的系统误停机，设备开机率提升超过15%。

·安装便捷:标准的螺纹接口设计，安装时间减少了50%，提高了生产线的装配效率。

·成本节约:相比进口品牌，单台设备传感器采购成本节约了40%，大幅增强了客户产品的市场竞争力。

·免维护运行:客户反馈传感器运行稳定，无需再安排人员频繁处理料位报警问题，实现了真正的自动化。

使用效果图

六、应用拓展与总结

苏州客户的成功应用证明了WAYTOP WKC319-150-NP锥形料位传感器在粉末喷涂行业的高可靠性与高性价比。

此解决方案不仅适用于粉末回收仓的满仓报警，同样可拓展至该行业的多种应用场景:

·主供粉桶:高低位控制，实现自动补粉。

·成品粉末储罐:大型储罐的库存监控。

·其他粉体处理设备:如砂浆、颗粒料仓、食品医药粉料等行业的料位检测。

总结:WAYTOP以专业的产品和技术服务，为粉末喷涂设备制造商提供了稳定、经济的料位检测解决方案，有效提升了终端客户的生产效率和设备可靠性，是国产高端传感器替代进口品牌的优秀典范。

供稿人：广州市威恒电子有限公司液位传感器事业部：林工，电话：18126703797

液位传感器事业部介绍：液位传感器事业部是威恒电子旗下专注于工业级物位检测技术研发与应用的核心部门，拥有20年行业深耕经验，致力于为全球客户提供高精度、高可靠性、长寿命的液位/料位检测解决方案。
