广州市威恒电子有限公司高温胶位传感器WKCH2-B62在印刷装订联动线上缺胶报警检测高温胶水有无的应用案例

威恒电子高温胶位传感器：赋能印刷装订智能化，破解高温胶水检测难题应用案例

一、 行业背景与设备困境：一个被忽视的成本黑洞

客户行业介绍：

印刷包装行业是国民经济的重要支撑产业，其中，书籍、杂志、笔记本等印刷品的后期装订是决定产品品质的关键环节。随着市场对个性化、小批量、快交付的需求日益增长，印刷企业纷纷引入高速、自动化的装订联动线，以提升生产效率。

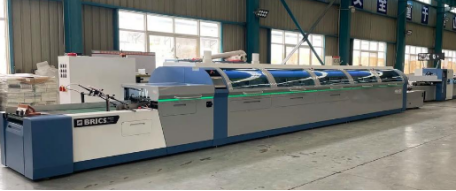

具象设备名称：全自动胶装联动线。该设备集配页、铣背、上胶、包封面、烘干定型于一体，是实现书刊高效、精美装订的核心装备。

当前设备的困境：

在胶装联动线的生产流程中，“上胶”是灵魂工序。目前，绝大多数设备使用EVA热熔胶（工作温度通常在150℃-180℃），其胶锅内的胶位检测，直接关系到装订质量。传统的检测方案（如机械浮球式、普通光电式传感器）在高温、高粘性的胶水环境中表现不佳，极易失效。

困境具体表现：

1.误报与漏报： 机械浮球易被高温胶水粘附，卡死不动作，导致“缺胶不报警”；普通光电传感器的镜片易被胶雾污染，致使“有胶却误报缺胶”。

2.寿命极短： 高温环境加速电子元器件老化和机械结构磨损，传感器平均使用寿命仅1-3个月，更换频繁。

3.巨大的质量损失： 一旦发生缺胶未被检测，会导致整批书册出现“散页”、“脱胶”等严重质量缺陷，造成批量性的产品报废。以一小时内产3000本书计，损失可达上万元。

4.高昂的停机成本： 设备因缺胶停机，需要人工清理、重新加温上胶，整个过程至少耗时30分钟，严重影响生产计划与交付周期。

5.持续的维护成本： 频繁的传感器更换、清理，不仅增加了备件费用，更占用了宝贵的维护人力和时间，拉低了整体设备效率（OEE）。

寻找新产品方案的必要性：

因此，印刷装订企业迫切需要一种能够稳定、精准、耐用地在高温胶锅环境中工作的胶位检测方案，以实现从“被动维修”到“主动预警”的转变，杜绝质量事故，降本增效

二、 老方案剖析与故障代价

老方案产品检测原理：

机械浮球式： 利用浮球在胶液中的浮力，带动内部磁铁与干簧管产生通断信号。

普通光电式： 通过发射和接收红外光，利用胶液对光线的遮挡或反射来判断有无。

出现故障的原因分析：

对机械浮球式： EVA热熔胶冷却后固化附着力强，浮球与导杆极易被粘住，失去浮动能力。高温也导致内部磁铁退磁，干簧管失效。

对普通光电式： 高温胶水挥发的胶雾和飞溅的胶滴，会迅速覆盖传感器光学镜片，形成一层不透光的薄膜，使光电信号完全失灵。

排除故障要付出的代价：

每次故障，都需要操作人员停机，打开防护罩，等待胶锅温度稍降后，手动清理或更换传感器。这个过程不仅劳动强度大、存在烫伤风险，而且每次停机都意味着产量的直接损失和能源的浪费。

三、 威恒电子解决方案：WKCH2-B62高温胶位传感器的卓越性能

产品名称： 高温胶位传感器

产品型号： WKCH2-B62

核心特点：

缺胶报警： 实时监测，缺胶时立即输出报警信号。

自动供胶： 可与自动供胶系统联动，实现胶位智能化管理。

耐高温250℃： 核心部件采用铁氟龙探头，长期稳定工作在高温环境。

高灵敏度： 对介质变化响应迅速，检测精准。

铁氟龙（PTFE）探头： 不粘性极佳，有效防止胶水附着。

可食用级（FDA）品质： 安全无毒，尤其适用于食品包装、儿童书籍等有高卫生要求的生产场景。

操作性强： 安装简便，调试简单，无需复杂设置。

认证与专利：

专利号：ZL 2021 2 1452228.6（实用新型）

CE认证： CE认证（符合EMC 2014/30/EU指令）

ROHS认证：RoHS认证（符合2011/65/EU指令）

详细技术参数：

工作电压： DC 24V

输出信号： NPN/PNP输出、（常开、常闭均可选）开关量

检测方式： 电容式感应，接触式检测

工作温度： -25℃ ~ +250℃

防护等级： IP67

探头材质： 铁氟龙

外壳材质： 304不锈钢

连接方式： 可连接24V电源、PLC、继电器、电磁阀等....

四、 方案匹配与现场应用

具体客户与要求：

客户： 华东地区某大型上市印刷企业（以下简称“A客户”）。

行业地位： 国内教材教辅印刷的龙头企业，对生产效率和品质控制有极致要求。

客户要求：

传感器必须能长期耐受180℃的EVA热熔胶环境。

彻底解决胶水粘附导致的检测失灵问题。

减少因胶位问题导致的停机，目标为每月不超过1次。

传感器寿命需提升至1年以上。

匹配原因分析：

威恒电子WKCH2-B62高温胶位传感器是应对此场景的“天选之子”。

1.耐高温与铁氟龙材质： 250℃的耐温上限远超客户180℃的实际需求，提供了充足的安全余量。铁氟龙探头卓越的防粘特性，从根本上杜绝了胶水附着，保证了检测的长期稳定性。

2.应对复杂环境： IP67的防护等级使其无惧胶锅周边的灰尘与水汽。其电容式感应原理对非金属介质（如胶水）的变化极其敏感，且不受颜色、透明度影响，抗电磁干扰能力强，非常适合工业电磁环境。

3.检测精度与性能：高灵敏度确保了在胶位降至临界点前即可准确发出信号，为自动供胶系统预留了充足响应时间。

4.特殊要求满足：“可食用级”品质虽非A客户强制要求，但体现了产品的高标准，为其未来承接更高端业务提供了硬件基础。

五、产品原理与现场应用说明：

产品原理介绍：

WKCH2-B62采用电容式感应原理。其探头作为一个电容极板，当被测介质（高温胶水）接近时，探头与介质之间的电容值会发生变化。内部电路精确检测这一变化，当达到设定阈值时，输出开关量信号（如：有胶时输出高电平，缺胶时输出低电平）。该原理不受污垢、颜色影响，只对介质本身的介电常数变化做出反应，因而极其稳定可靠。

客户现场结构与产品接线：

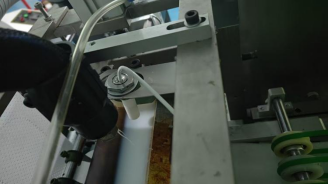

现场结构： 传感器通过不锈钢支架固定于胶锅侧壁，其铁氟龙探头垂直伸入胶液内，深度约距锅底5mm。

1.接线说明： 采用标准三线制接线方式。

2.棕色线： 接电源正极（DC 24V+）

3.蓝色线： 接电源负极（DC 0V）

4.黑色线/白色线： 选1根接信号输出线，接入PLC的DI输入点。

当检测到缺胶时，黑色线输出低电平（NPN型）或白色线高电平（PNP型），PLC接收到此信号后，立即触发声光报警并停止联动线，同时可启动自动供胶泵。

使用操作说明：

1.安装： 确保安装牢固，探头与胶液接触。

2.上电： 接通DC 24V电源。

3.调试： 在胶位正常时，观察传感器指示灯，通过电位器微调灵敏度，确保指示灯状态与胶位实际情况一致。

4.联动： 在PLC程序中，设置对传感器信号的响应逻辑（报警、停机、自动供胶）

六、前后对比优势说明：

七、 总结经验与场景拓展

总结经验：
威恒电子WKCH2-B62高温胶位传感器的成功应用证明，一个看似微小的部件创新，能够解决制约整线效率与品质的核心痛点。其价值不仅在于产品本身的耐高温、防粘特性，更在于它为传统制造业的智能化升级提供了可靠的数据感知基础。

威恒公司简介与微创新

公司/事业部介绍：

威恒电子科技有限公司，专注于工业自动化传感器的研发、制造与销售，是国家高新技术企业、专精特新“小巨人”企业。如需更详细的技术参数或定制服务，请联系威恒电子余工13825159505

特长与实力：公司拥有完整的研发体系和先进的生产线，尤其在特种工况传感器（高温、高压、强腐蚀）领域积累了深厚的技术底蕴。我们坚持“以客户需求为导向，以技术创新为驱动”，致力于为客户提供最可靠的工业传感解决方案。

个人微创新：在服务A客户的过程中，我们的工程师根据现场胶锅的独特结构，设计了一款带有角度调节功能的安装支架，使探头能以最佳角度浸入胶液，既避免了气泡干扰，又减少了胶水流动对探头的冲击，这一“微创新”进一步提升了检测的稳定性和传感器寿命。

注意事项说明：

1.安装时请勿让探头靠近金属锅壁，以免干扰。

2.调试时，灵敏度不宜调得过高，以免因胶液轻微波动产生误信号。

3.定期巡检时，可用软布擦拭探头表面，保持清洁。

4.请务必在断电状态下进行接线或维护操作。
